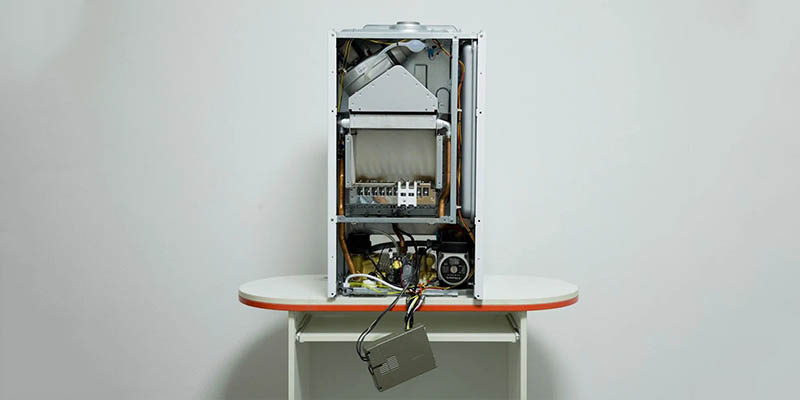

Из чего состоит настенный котел? Взгляд изнутри.

Современный газовый настенный котел — это компактная высокотехнологичная станция, обеспечивающая тепло и горячую воду в вашем доме. За элегантным фасадом скрывается сложный инженерный механизм, где каждый элемент выполняет свою важную функцию. Давайте заглянем внутрь и разберемся, из каких ключевых компонентов состоит этот бытовой «энергоцентр».

1. Газовая горелка и камера сгорания — «сердце» котла

Именно здесь происходит преобразование энергии топлива в тепло.

• Газовая горелка (горелочное устройство): Современные котлы оснащаются модулирующими горелками из нержавеющей стали или сплавов. Они способны плавно регулировать мощность пламени в зависимости от потребности в тепле, что повышает эффективность и экономичность.
• Камера сгорания: Бывает двух типов:
• Открытая (атмосферная): Забирает воздух для горения непосредственно из помещения, куда установлен котел. Продукты сгорания удаляются через классический вертикальный дымоход.
• Закрытая (турбированная): Имеет коаксиальный дымоход (труба в трубе). По внешнему контуру забирается свежий воздух с улицы, по внутреннему — отводятся продукты сгорания. Это безопаснее и не требует организации притока воздуха в помещение. Процессом управляет вентилятор (турбина).

2. Теплообменник — «система охлаждения и передачи»

Это ключевой элемент, где тепло от сгорающего газа передается теплоносителю (воде в системе отопления).

• Первичный теплообменник: Располагается над горелкой. Изготавливается из меди (самый эффективный и долговечный вариант), реже — из нержавеющей стали или алюминия. Имеет сложную форму с оребрением для максимальной площади контакта с пламенем и передачи тепла.
• Вторичный теплообменник (пластинчатый): Присутствует в двухконтурных котлах для подготовки горячей санитарной воды (ГВС). Представляет собой набор пластин, где тепло от уже нагретого теплоносителя отопительного контура передается проточной холодной воде из водопровода.
• Битермический теплообменник (альтернатива): В некоторых двухконтурных моделях вместо двух отдельных стоит один совмещенный теплообменник (труба в трубе). Внутренний контур — для ГВС, внешний — для отопления. Менее надежен из-за быстрого образования накипи на контуре ГВС.

3. Циркуляционный насос — «двигатель» системы отопления

Обеспечивает принудительную циркуляцию теплоносителя по трубам и радиаторам системы отопления. Современные насосы с электронным управлением («мокрого» типа) автоматически меняют скорость вращения, адаптируясь к гидравлическому сопротивлению системы, что снижает энергопотребление и шум.

4. Расширительный бак — «стабилизатор давления»

Компенсирует тепловое расширение воды в замкнутой системе отопления. Представляет собой металлическую емкость, разделенную внутри резиновой мембраной. С одной стороны мембраны — теплоноситель, с другой — закачанный азот. При нагреве и увеличении объема воды мембрана растягивается, предотвращая опасный рост давления.

5. Трехходовой клапан — «диспетчер» потоков

Критически важный узел для двухконтурных котлов. Это сервоприводной клапан, который по команде электроники направляет поток горячего теплоносителя либо в систему отопления, либо во вторичный теплообменник для нагрева воды ГВС. При открытии крана горячей воды клапан переключается, временно приостанавливая работу отопления.

6. Система отвода продуктов сгорания и вентилятор (турбина)

В котлах с закрытой камерой сгорания вентилятор выполняет две задачи: нагнетает воздух в камеру для горения и удаляет дымовые газы. Его работа синхронизирована с горелкой для обеспечения стабильного процесса.

7. Электронная плата управления и датчики — «мозг и нервная система»

Современный котел немыслим без электроники.

• Плата управления: Микропроцессор, получающий сигналы со всех датчиков и отдающий команды исполнительным устройствам (горелке, насосу, клапанам).
• Датчики: Целая сеть устройств, контролирующих работу:
• Датчик температуры теплоносителя (подачи и обратки).
• Датчик протока ГВС (реагирует на открытие крана).
• Датчик давления теплоносителя (предохраняет систему от опасных значений).
• Датчик наличия пламени (ионизационный или фотодатчик).
• Датчик давления газа.
• Датчик температуры дымовых газов (опционально, для тонкой настройки).

8. Защитная и предохранительная арматура

• Предохранительный клапан: Аварийный элемент, сбрасывающий давление в системе, если оно превысило критическую отметку, а расширительный бак не справился.
• Автоматический воздухоотводчик: Удаляет воздушные пробки из водяной рубашки котла.
• Балансировочный вентиль (опционально): Для гидравлической настройки контура.

9. Гидравлический узел (гидравлическая группа)

Часто представляет собой единую литую деталь (коллектор), к которой подключаются основные элементы: теплообменник, насос, расширительный бак, предохранительный клапан, манометр. Такая конструкция минимизирует количество соединений и потенциальных точек протечек.

Заключение

Настенный газовый котел — это результат инженерной мысли, где все компоненты работают в строгой взаимосвязи под управлением интеллектуальной электроники. Понимание устройства своего котла помогает не только осознанно подойти к его выбору, но и правильно эксплуатировать, вовремя обслуживать, а также быстро идентифицировать возможные неполадки, обращаясь к специалисту с конкретным запросом. Регулярное сервисное обслуживание (чистка теплообменника, горелки, проверка датчиков) — залог долгой, эффективной и безопасной работы этого сложного и полезного устройства.
